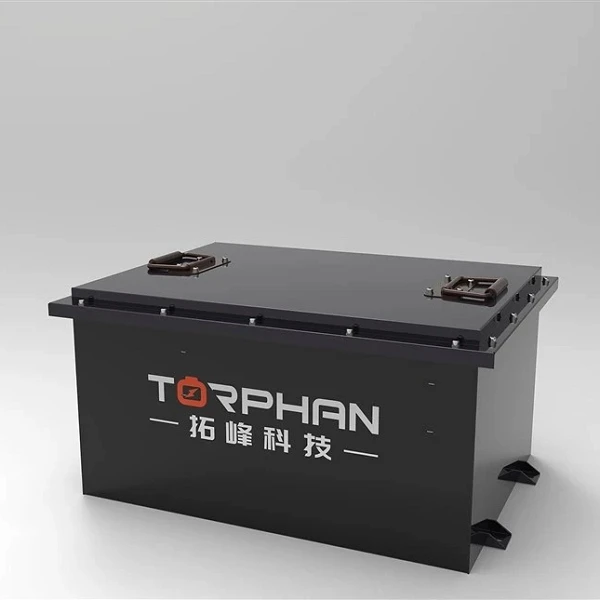

CAN-virkjað iðnaðarlitíum rafhlöðupakka
OEM/ODM afllausnir með samþættum snjöllum BMS og CAN Bus Communication
CAN-virkjaður iðnaðarlitíum rafhlöðupakkinn er hannaður fyrir iðnaðarbúnað, farsíma vélfærafræði og sérhæfðar vélar sem krefjast rauntíma rafhlöðufjarmælinga og-hýsastýringarsamskipta. Með því að nota-A litíum járnfosfat (LiFePO4) frumur og háþróaðan -ofþarfa BMS vélbúnaðar, skilar þessi pakki nákvæmu--hleðsluástandi (SOC),-ástandi-heilsu (SOH) og greiningargögnum beint til hýsilstýringartækis (VCUAN) (VCUAN) J1939).
Innbyggð í ISO9001-vottaðri framleiðsluaðstöðu okkar, hver eining gengst undir leysir-suðufrumutengingu, sjálfvirka rafmagnsflokkun og 100% öldrunarprófanir með fullri hleðslu fyrir sendingu.
Helstu eiginleikar
Raun-CAN samskipti:Sendir lifandi spennu, straum, hitastig og bilunarkóða til hýsilkerfisins til að koma í veg fyrir óvæntar stöðvun og hámarka orkustjórnun.
Lengra líftíma hringrásar:Skilar yfir 4.000 lotum við 80% losunardýpt (DOD) við 25 gráður, lækkar heildareignarkostnað samanborið við blý-sýruvalkosti.
Multi-Lag BMS vernd:Vélbúnaðar- og fastbúnaðarvörn gegn yfir-spennu, undir-spennu, skammhlaupi,-of-straumi og háum/lágum hita.
Hár losunargeta:Styður stöðugt há-straumafköst sem er sérsniðið fyrir mótordrif, vökvadælur og hámarks-iðnaðarforrit.
Strangir framleiðslustaðlar:Sett saman með því að nota sjálfvirkar punktsuðuvélar,-suðuvélar, nákvæma togsamsetningu og samræmdar-húðaðar PCB plötur fyrir titrings- og rakaþol.
Tæknilýsing
|
Parameter |
Staðlað forskrift (sérsniðin) |
|
Efnafræði |
Litíum járnfosfat (LiFePO4) / NMC |
|
Nafnspenna |
12.8V / 24V / 48V / 51.2V / 72V |
|
Metið rúmtak |
50Ah / 100Ah / 200Ah (Skalanlegt samhliða / röð) |
|
Heildarorka |
640Wh til 10,24kWh á stakan pakka |
|
Samskiptabókun |
CAN 2.0B (CANopen, SAE J1939, eða sérstakt hex) |
|
Hámark Stöðug útskrift |
1C til 2C (háð forriti-) |
|
Rekstrarhitastig |
Hleðsla: 0 gráður til 45 gráður / Losun: -20 gráður til 60 gráður |
|
Efni um girðingu |
Duft-húðað kalt-valsað stál eða logavarnarefni-ABS (UL94-V0) |
|
Inngangsvernd |
IP54 til IP67 í boði |
|
Vottanir |
UN38.3, CE, FCC, RoHS samhæfðar frumur og borð |
Samhæfni og forrit
Hannað fyrir óaðfinnanlega vélrænni og rafmagnssamþættingu í krefjandi OEM búnað:
Meðhöndlun efnis:AGV, AMR, hjálparafl lyftara.
Viðskiptaþrif:Iðnaðar gólfskúrar og sóparar.
Rafmagnsflutningar og sjóflutningar:Vinnubílar, rafmagnstogarar, sjótrollingarmótorar.
Industrial Backup-upp:Fjarskiptasíður fjarskipta, sólarorku-blendingar í iðnaði.
Sérstillingarvalkostir
Við styðjum fulla OEM / ODM þróun til að passa við sérstakar staðbundnar og rafmagnsþvinganir:
Rafmagnsstilling:Spennustillingar, afkastagetu og sérsniðnar losunarskerðingar-færibreytur.
Vélræn hönnun:Sérsniðin málmhylki, þyngdardreifing og uppsetningargatamynstur.
Viðmótssamþætting:Sérsniðin CAN skrá kortlagning, sérsniðin tengitengi (Anderson, Deutsch, Radsok) og samþætting utanáliggjandi LED skjáa.
Fastbúnaðarstilling:Sérsniðin hleðsluþröskuldur fyrir lágan-hita og núverandi fínstillingu-svefnhams.
Gæðaeftirlit og prófun
Samræmi í framleiðslu er staðfest með ströngum-prófunarreglum innanhúss:
Hólf flokkun:Innra viðnám (IR) og spenna passa innan 1mΩ og 5mV fyrir samsetningu pakkans.
Suðuskoðun:CCD sjónskoðun á sjálfvirkum leysis-/viðnámssuðumótum til að tryggja núllkalda samskeyti.
BMS virknipróf:Hermt villu-kveikjupróf fyrir skammhlaup,-ofhleðslu og staðfestingu á samskiptapakka.
Öldrunar- og hjólreiðapróf:100% prófun á fullri hleðslu/hleðslulotu við herma álagsskilyrði.
Rekjanleiki:Laser-ætið raðnúmer á hverri pakkningu sem tengist hráefnislotuskýrslum og prófunarskrám.
Pökkun og sendingarkostnaður
Pökkun:SÞ-vottaðir þungir-pappakassar með há-þéttleika EPE froðupúði, eða óhreinsunar-frjálsar viðarkössum fyrir lausaflutninga á sjó.
Sendingarskjöl:Dangerous Goods (DG) yfirlýsing, UN38.3 prófunarsamantekt, MSDS og sendingarskjöl í atvinnuskyni í samræmi við IMDG og ADR reglugerðir fyrir hættuleg efni í flokki 9.
Uppfylling:EXW, FOB eða DDP skilmálar fáanlegir með flug- eða sjófrakt frá framleiðslustöð okkar.
Algengar spurningar
Sp.: Getur BMS-kerfið þitt samþætt sér stjórnandi okkar?
A: Já. Verkfræðiteymi okkar útvegar CANopen hlut orðabókina eða sérsniðna samskiptareglur kortlagningartöflu svo hugbúnaðarverkfræðingar þínir geti samþætt fjarmælingagögn beint í skjáinn þinn eða VCU.
Sp.: Hver er staðall leiðtími fyrir sérsniðin sýni?
A: Stöðluð frumgerð sýnishorn eru venjulega tilbúin innan 15 til 25 daga, allt eftir sérsniðnum girðingarverkfærum og BMS vélbúnaðarstillingum.
Sp.: Hvernig tryggirðu frumujafnvægi meðan á langtíma-aðgerð stendur?
A: Innbyggt BMS býður upp á óvirka jafnvægisstillingu (og virka jafnvægisvalkosti fyrir há-afkastagetu pakka) sem fer af stað þegar spennumunur frumu fer yfir 30mV í lok-hleðslufasa-.
Sp.: Eru þessar rafhlöður öruggar gegn hitauppstreymi?
A: Við notum eingöngu stöðuga LiFePO4 efnafræði, ásamt uppbyggingu líkamlegrar einangrunar milli frumna og fjöl-punkta hitaskynjara sem fylgst er með stöðugt af BMS.
Sp.: Hvert er lágmarkspöntunarmagn (MOQ) fyrir sérsniðnar stærðir?
A: Fyrir sérsniðnar plötum girðingar og sérsniðnar BMS samskiptareglur, byrjar dæmigerður MOQ flugmannapöntun okkar á 10 til 20 einingar.
Sp.: Hvaða gæðaskjöl fylgja með afhendingu?
A: Hver sending inniheldur einstakar prófunarskýrslur (spenna, IR, afkastagetuprófunarferill), samræmisvottorð (CoC) og UN38.3 flutningsöryggisskjöl.
Óska eftir tilboði
Til að fá nákvæma tæknitillögu og verðlagningu innan 24 klukkustunda, vinsamlegast gefðu verkfræðisöluteymi okkar eftirfarandi upplýsingar:
Umsókn / Gerð búnaðar:(td AGV, gólfskúrari)
Markspenna og afkastageta:(td 48V 100Ah)
Takmörkun á líkamlegu rými:(Hámarkslengd × breidd × hæð í mm)
Stöðugur og hámarksrekstrarstraumur:(Amper)
Kröfur um samskiptareglur:(CANopen / J1939 / Sérsniðin)
Áætlað árlegt magn og afhendingarstaður:
